防水套管 又叫穿墻套管,穿墻管。柔性防水套管一般適用于管道穿過墻壁之處受有振動或有嚴密防水要求的構筑物,套管部分加工完成后,在其外壁均刷底漆一遍(底漆包括樟丹或冷底子油)。防水套管分為剛性防水套管和柔性防水套管。兩者主要是使用的地方不一樣,柔性防水套管主要用在人防墻,水池等要求很高的地方,剛性防水套管一般用在地下室等管道需穿管道地位置。
使用防水套管有哪些好處?
1、保護管道不被破壞
1)管道穿鐵路、過馬路、連接等處,為防止管道超負荷載重而被壓壞,應在管道外部實時防護;
2)塑料材質的管道在穿過墻壁時應實時防護;
3)管道穿過基礎墻體時,一般是混凝土墻,也要安裝防水套管,保護管道;
4)管道穿越三縫(伸縮縫、沉降縫、防震縫)時,為了保證管道不會被這三縫影響而受到破壞,應安裝防水套管,保護套管;
5)地?zé)岜P管在通過打開房間中部設置的伸縮縫時,也應安裝防水套管,保護熱管。
2、安裝及維修管道方便
1)利用管道支架和套管臨時固定管道進行操作;
2)套管的設置,可以避免更換管道,對室內裝修的破壞;
3)安裝套管,避免在管道過墻時,對墻體產生破壞;
第三、在有水的房間安裝套管,防止水滲、流、淌的情況
1)工程竣工后,用戶在裝修時,因不當原因造成的,造成自來水流淌,經套管流下層;
2)用戶進駐后,意外原因造成自來水流淌,經套管流下層;
造成的原因有:1.套管的高低度;2.高度夠,但是套管密封不嚴。
因此,對于套管的高度有嚴格的規定:有水的房間,套管的高度應高出成活地面50mm;塑料給水管的高度應高出成活地面100mm以上。并用油膏密封嚴密。
第四、防止交叉污染
1)當受限制時,室內給水管道必須從排水管道下方穿過時,給水管道必須設置套管,以避免污染;
2)室內給水管道,因條件限制,據化糞池凈矩小于規范要求,也必須在給水管道外設置套管,長度按設計要求去做。
防水套管的簡介:
防水套管 又叫穿墻套管,穿墻管。柔性防水套管一般適用于管道穿過墻壁之處受有振動或有嚴密防水要求的構筑物,套管部分加工完成后,在其外壁均刷底漆一遍(底漆包括樟丹或冷底子油)。防水套管分為剛性防水套管和柔性防水套管。兩者主要是使用的地方不一樣,柔性防水套管主要用在人防墻,水池等要求很高的地方,剛性防水套管一般用在地下室等管道需穿管道地位置。
柔性防水套管是適用于管道穿過墻壁之處受有振動或有嚴密防水要求的構筑物的五金管件,一般生產企業是根據建筑科學研究院研制設計的S312、02S404標準圖集制造的。柔性防水套管穿墻處之墻壁,如遇非混凝土?xí)r應改用混凝土墻壁,而且必須將套管一次凝固于墻內;柔性防水套管施廣泛用于建筑、化工、鋼鐵、自來水、污水處理等單位!

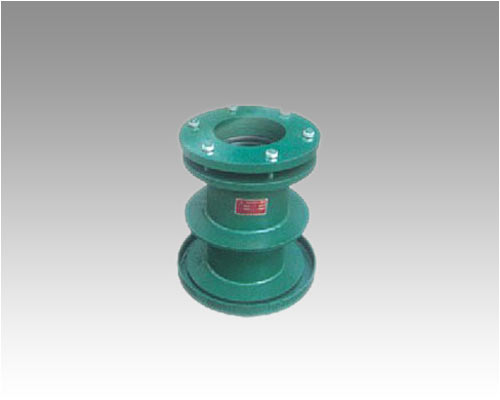

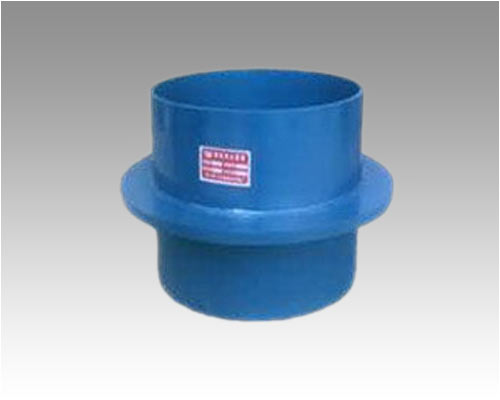

剛性防水套管是鋼管外加翼環(鋼板做的環形套在鋼管上),裝于墻內(多為混凝土墻),用于一般管道穿墻,利于墻體的防水,而柔性防水套管除了外部翼環,內部還有檔圈之類的,法蘭內絲,有成套賣的,也可自己加工,用于有減震需要的管路,如和水泵連接的管道穿墻時。
不管是柔性防水套管還是剛性防水套管都是用于管道穿過受有振動或有嚴密防水要求的建筑物墻壁的五金配件,常用于建筑、化工、鋼鐵、自來水、污水處理等單位。
剛性防水套管和柔性防水套管最直觀的不同,外觀上看就是不同的,柔性防水套管內部有橡膠止水環,如用在水池壁時防止漏水。它們安裝長度是不一樣的,柔性套管的標準長度是300mm而剛性套管的標準長度是200mm,但是它們有個共同點就是可以施工的需要任意加長或減短。
防水套管安裝方法:
一、隨土建施工一齊安裝
——管道穿混凝土構造的剪力墻基礎、穿梁、穿異型柱時,應隨土建一齊安裝。原因是,預留孔洞后,套管與混凝土之間的二次澆注不好處理;有的無法處理,如地下室基礎混凝土剪力墻上安裝剛性防水套管。
二、安裝管道前安裝
——指管道穿混凝土樓板、普通磚墻時,一般都在混凝土樓板上預留孔洞,普通磚墻可以后鑿過墻眼。樓板處,在安管道之前,掉通線、安裝套管。磚墻上,畫線,栽設支架,找好坡度,安裝套管。
防水套管管道施工:
1、防水套管主管采用球墨鑄鐵管,橡膠圈承插接口,過橋管采用D325×8焊接鋼管,沿路預埋支管采用D219×6焊接鋼管。
2、施工前需對管件及閥門進行試驗檢測,其壓力等級不應低于管道工作壓力的1.5倍,材料進場后及下管前要對管材及附件進行檢驗,包括文字證明和實物檢查。
3、防水套管管材在運輸,裝卸及堆放過程中嚴禁拋扔或激烈碰撞。管道的鋪設應在驗槽合格后方可進行,在鋪設管道前要對管材,管件等重新進行一次外觀檢查,發現有問題的管材和管件均不得使用。
4、防水套管管材的吊運及放入槽內時,應采用可靠的軟帶吊具,平穩下溝,不得與槽底和槽壁發生劇烈碰撞。配管時沿溝槽分散配置,減少二次搬運,為確保下管位置的準確,需在管內放置帶有中心刻度的水平尺,檢驗時看管道坐標中心線上下垂的中心吊線與水平尺的中心是否重合。
技術參數:
DN | D1 | D2 | D3 | D4 | D5 | I | 10 | I1 | I2 | D1 | D2 | D3 | n-M | A型重量 | B型重量 | |||
I型 | Ⅱ型 | I型 | Ⅱ型 | I型 | Ⅱ型 | |||||||||||||
50 | 60 | 95 | 65 | 145 | 200 | 65 | 28 | - | 72 | 30 | 3.5 | 4 | 8 | 4-M12 | 14.40 | - | 14.60 | - |
65 | 76 | 114 | 80 | 165 | 220 | 65 | 28 | 25 | 72 | 30 | 3.75 | 4 | 8 | 4-M12 | 16.89 | 17.07 | 17.18 | 17.35 |
80 | 89 | 127 | 95 | 180 | 235 | 65 | 28 | 25 | 76 | 38 | 4 | 4 | 10 | 4-M16 | 21.12 | 21.31 | 21.42 | 21.61 |
100 | 108 | 146 | 114 | 200 | 255 | 65 | 28 | 25 | 76 | 38 | 4 | 4.5 | 10 | 4-M16 | 24.37 | 24.58 | 24.71 | 24.92 |
125 | 133 | 180 | 140 | 235 | 290 | 65 | 28 | 25 | 76 | 38 | 4 | 6 | 10 | 6-M16 | 31.92 | 32.31 | 32.43 | 32.82 |
150 | 159 | 203 | 165 | 260 | 315 | 65 | 28 | 25 | 76 | 38 | 4.5 | 6 | 10 | 6-M16 | 35.77 | 36.17 | 36.31 | 36.72 |
200 | 219 | 265 | 226 | 320 | 375 | 65 | 28 | 25 | 76 | 38 | 6 | 6 | 10 | 6-M16 | 44.69 | 45.29 | 45.29 | 45.87 |
250 | 273 | 325 | 280 | 380 | 435 | 65 | 28 | 25 | 76 | 38 | 8 | 8 | 10 | 8-M16 | 59.41 | 60.22 | 60.43 | 61.33 |
300 | 325 | 377 | 333 | 435 | 495 | 72 | 28 | 30 | 90 | 46 | 8 | 10 | 10 | 8-M20 | 89.37 | 90.02 | 90.35 | 91.14 |
350 | 377 | 426 | 385 | 485 | 545 | 72 | 32 | 30 | 90 | 46 | 10 | 10 | 10 | 8-M20 | 99.74 | 100.3 | 100.7 | 101.5 |
400 | 426 | 480 | 435 | 540 | 600 | 72 | 32 | 30 | 90 | 46 | 1O | 10 | 10 | 12-M20 | 114.0 | 114.8 | 115.3 | 116.4 |
450 | 480 | 530 | 488 | 590 | 650 | 72 | 32 | 30 | 90 | 46 | 10 | 1O | 10 | 12-M20 | 124.1 | 124.7 | - | - |
500 | 530 | 585 | 538 | 645 | 705 | 72 | 32 | 30 | 90 | 46 | 10 | 10 | 10 | 16-M20 | 139.3 | 140.5 | - | - |
600 | 630 | 690 | 640 | 755 | 820 | 75 | 32 | 30 | 104 | 54 | 10 | 10 | 12 | 16-M24 | 197.2 | 198.2 | - | - |
700 | 720 | 780 | 730 | 845 | 910 | 75 | 40 | 30 | 104 | 54 | 10 | 1O | 12 | 20-M24 | 222.6 | 223.7 | - | - |
800 | 820 | 880 | 830 | 950 | 1020 | 80 | 40 | 40 | 117 | 60 | 10 | 10 | 12 | 20-M27 | 280.0 | 282.3 | - | - |
900 | 920 | 980 | 930 | 1050 | 1120 | 80 | 40 | 40 | 117 | 60 | 10 | 10 | 12 | 20-M27 | 309.6 | 312.2 | - | - |
1000 | 1020 | 1080 | 1030 | 1150 | 1220 | 80 | 40 | 40 | 117 | 60 | 10 | 10 | 12 | 24-M27 | 341.1 | 344.0 | - | - |
